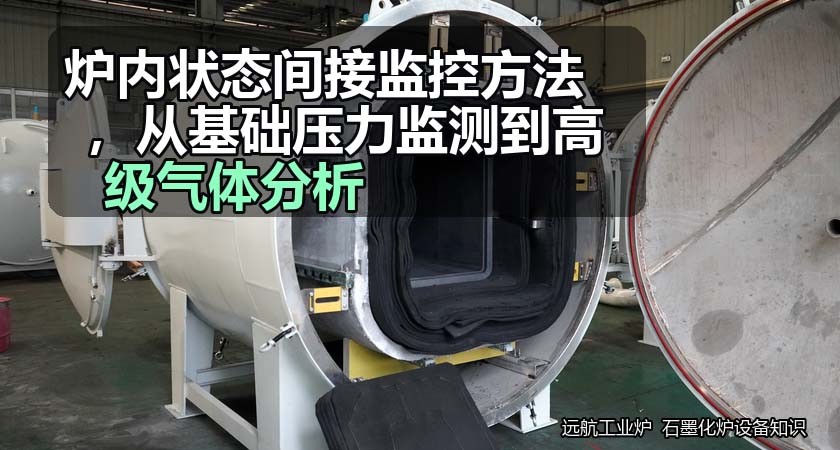

炉内状态间接监控方法，从基础压力监测到高级气体分析

石墨化炉工作的时候，里面是什么状态？几千度的高温，保护气体在流动，物料在发生复杂的物理化学反应，石墨升华碳蒸汽、碳纳米团簇、SiO蒸汽（如果有部分氧）、金属蒸汽、亚微米颗粒、冷凝碳丝。甚至还有各个不同部位的感应线圈匝间或者导电粉尘的辉光放电。这些东西肉眼根本看不见，但做工艺的又特别想知道里面到底在发生什么，怎么办呢？。

我们的系统在炉内监控方面分两个层级。

第一层：基础配置（标配）

每一台石墨化炉都标配，不需要额外花钱：

• 压力监控：实时记录炉内压力变化曲线，支持绝对压力和相对压力两种模式
• 流量监控：进气和排气端MFC的设定流量和实际流量全程记录

进多少气、出多少气、炉内压力怎么变化，这些最核心的气氛参数从始至终都在系统掌控之中。

第二层：高级选配（深度研发）

针对需要做深度工艺研发的客户：

• 质谱仪：实时监测炉内各种气体成分及浓度变化，痕量级别灵敏度
• 气相色谱仪：定量精度更高，适合做精确成分判定
• 氧分析仪：专门监测氧气含量，直接关系到产品氧化程度和安全性
• 露点仪：监测保护气体含水量，高端石墨材料的工艺红线

三大实际应用

1. 工艺研发：精确了解不同温度下物料释放什么气体、反应进行到什么程度
2. 终点判断：监测特征气体浓度走势，辅助判断反应是否完成，避免欠烧或过烧
3. 安全保障：实时监测氧气浓度，异常立即报警甚至联锁保护

总结：从基础的压力流量监控到高级的气体成分分析，形成了由浅入深的完整能力梯度。炉内的情况虽然看不见，但通过数据和仪器的帮助，你可以看得比以前清楚得多。
