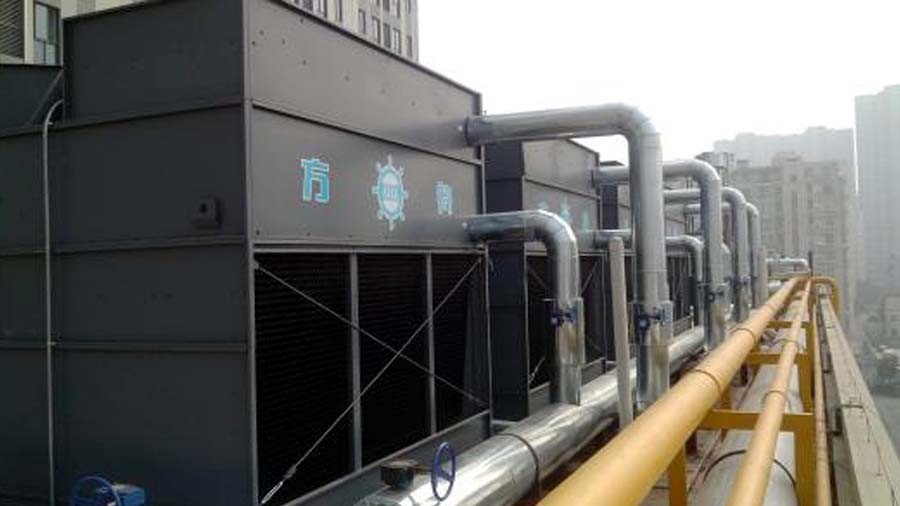

本公司在长期的工业炉设计及使用基础上，对工业现场的循环水冷却系统有着较深的设计经验，同时并拥有一支经验成熟、技术过硬的施工队伍，能够很好的解决如冷却量不足、冬季冻损、水锤现象、断电无自保护、系统漏水、管道结垢等诸多问题 ，对外提供工业炉及其它需要循环水冷却的场合提供设计、选型、安装等工作。

作用

循环水冷却塔系统是主要作用是提供所要求的水流量、水压、水质，并且将进水温度降到一定水温后排出至工业设备。

构成

循环水冷却塔系统一般由进出水管道、法兰、缓冲节、阀门、冷却系统、变频水泵、变频控制控制柜、备用水、无级切换备用电源等组成

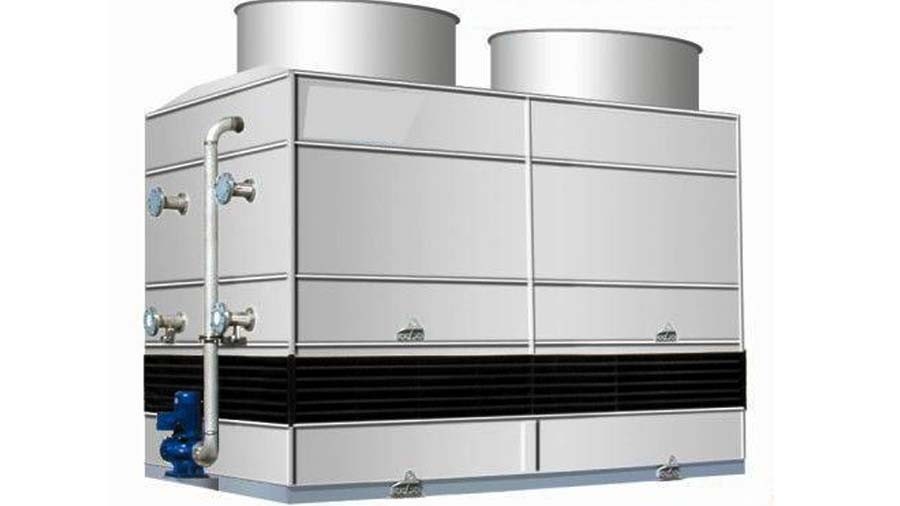

冷却塔选型

冷却水流量计算：

L=（Q1+Q2）/（Δt*1.163）*1.1

L—冷却水流量（m³/h）

Q1—乘以同时使用系数后的总冷负荷，KW

Q2—机组中压缩机耗电量，KW

Δt—冷却水进出水温差，℃，一般取4.5-5

冷却塔的水流量 = 冷却水系统水量×(1.2～1.5)；

冷却塔的能力大多数为标准工况下的出力（湿球温度28 ℃,冷水进出温度32ºC/37ºC),由于地区差异,夏季湿球温度会不同, 应根据厂家样册提供的曲线进行修正.湿球温度可查当地气象参数获得.

冷却塔与周围障碍物的距离应为一个塔高。

冷却塔散冷量冷吨的定义：在空气的湿球温度为27℃，将13L/min（0.78m³/h）的纯水从37℃冷却到32℃，为1冷吨，其散热量为4.515KW。

湿球温度每升高1℃，冷却效率约下降17%

冷却塔冷却能力计算：

Q=72*L*（h1-h2）

Q-冷却能力（Kcal/h）

L-冷却塔风量，m³/h

h1-冷却塔入口空气焓值

h2-冷却塔出口空气焓值

冷却塔若做自控，进出水必须都设电动阀，否则单台对应控制时倒吸或溢水。

冷却水泵扬程的确定

扬程为冷却水系统阻力+冷却塔积水盘至布水器的高差+布水器所需压力

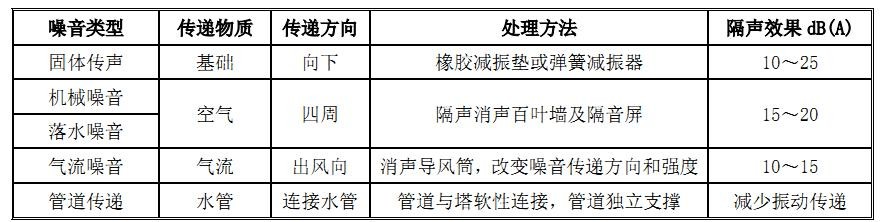

5.冷却塔不同类型噪音及处理方法：

.

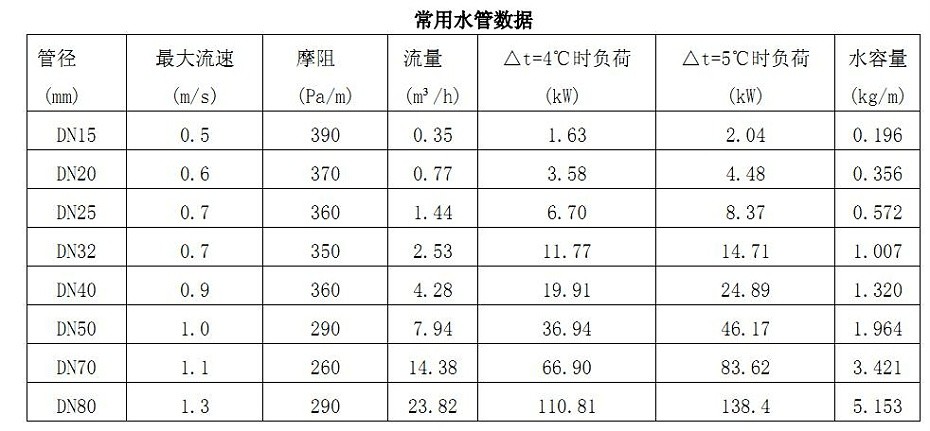

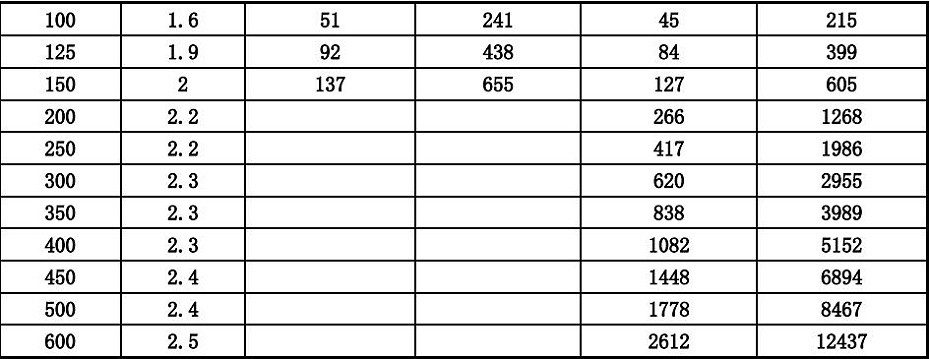

6.冷却水管径选择

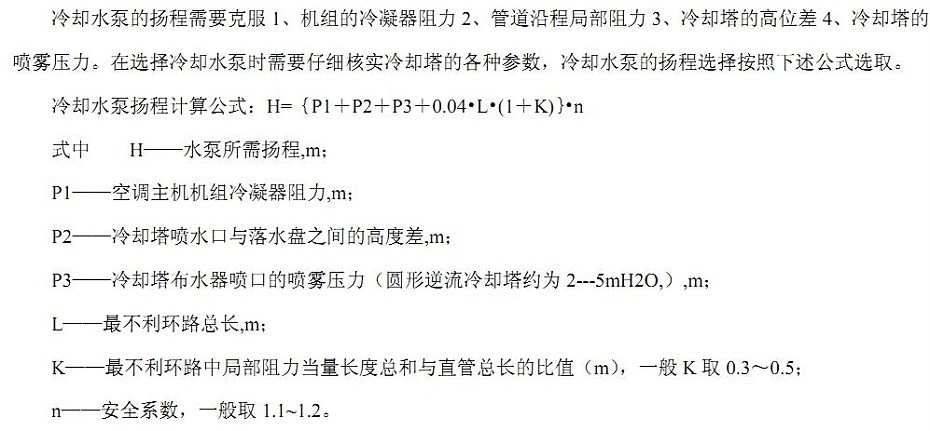

冷却水泵扬程：

扬程通常是指水泵所能够扬水的最高度，用H表示。最常用的水泵扬程计算公式是H=(p2-p1)/ρg+(c2-c1)/2g+z2-z1。

其中，H——扬程，m;p1，p2——泵进出口处液体的压力，Pa;c1，c2——流体在泵进出口处的流速，m/s;z1，z2——进出口高度，m;ρ——液体密度，kg/m3;g——重力加速度，m/s2。

通常选用比转数

ns在130～150的离心式清水泵，水泵的流量应为冷水机组额定流量的1.1～1.2倍(单台取1.1，两台并联取1.2。

按估算可大致取每100米管长的沿程损失为5mH2O，水泵扬程计算公式(mH2O)：

Hmax=△P1+△P2+0.05L(1+K)

△P1为冷水机组蒸发器的水压降。

△P2为该环中并联的各占空调未端装置的水压损失最大的一台的水压降。

L为该最不利环路的管长

K为最不利环路中局部阻力当量长度总和和与直管总长的比值，当最不利环路较长时K值取0.2～0.3，最不利环路较短时K值取0.4～0.6。

注：本公司仅提供冷却循环水系统的设计、安装，不生产冷却塔，本站冷却塔图片内容来源于网络，如有侵 权联系删除。
