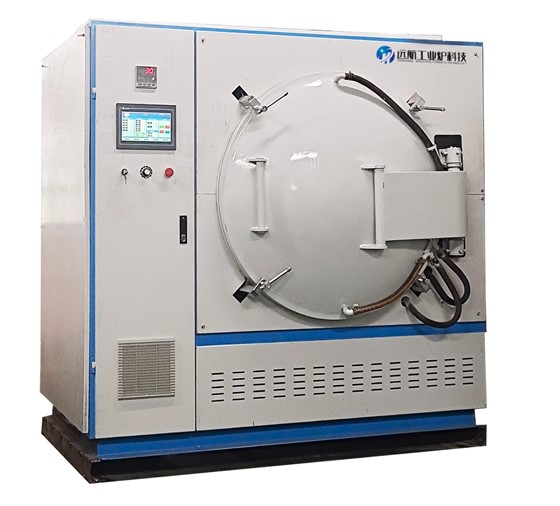

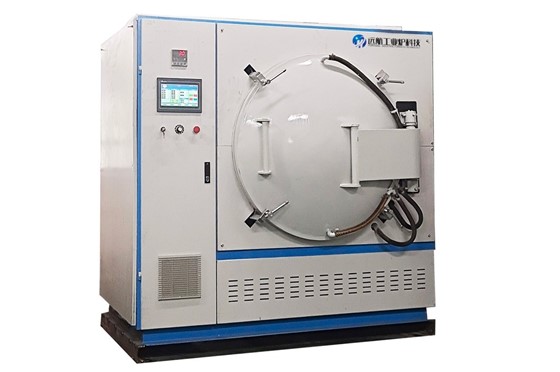

小型气氛真空箱式高温炉是本公司新开发的一种新型炉型，控温精度高≤0.1℃，温度均匀性好±2℃，温度可达2300℃。占地面积小，周转灵活。特别适合于小批量生产或者实验室使用。

产品参数

1.型号：YHGYL-THL45/45-50

2.加热方式：等静压石墨电阻加热

3.电源控制：低直流电压，大电流方式

4.设计功率60KW，实际生产功率不大于50KW

5.电源：三相五线制，三相380V,频率50HZ

6.设计温度：2100℃，长期常用温度2000℃；

7.冷却方式：自然冷却

8.有效放料空间：宽450mmX高450mm深500mm

9.升温速率：装料情况下1000℃以下平均升温速率5℃/min，1000-1800℃平均升温速率5℃/min，1800-2250℃平均升温速率3℃/min

10.控温精度：RT室温-2000℃≤±2℃

11.电源配置形式：与炉体集成式

12.炉体形式：卧式前门出料

13.炉内工作气份：真空或Ar、N2、NH?等气体（微正压），真空置换；

14.温度均匀度：≤±3℃（恒温30min后评估）；

15.温度测量：单区钨套管钨铼热电偶测温

16.温度控制：日本岛电FP23,PID智能化温控仪程序控制（控温精度：±0.1℃）和手动控制；

17.保护方式：PLC+触摸屏+声光报警

18.真空系统配置：2H-70滑阀泵

19.真空测量：电阻+电容薄膜真空规管，测量范围0-10⁵pa

20.压升率:抽真空至5Pa，停泵30分钟后开始计时，每小时压升≤10P

21.冷态极限真空度：≤5Pa（在洁净、冷态、空炉状态下）

22.空炉抽真空时间≤20min（空炉，室温，参照GB/T10066.1-2004规定检测。）

23.炉内最大压力0.02Mpa

24.防爆阀起跳压力：0.07Mpa

25.冷却系统：所有循环水管道密闭性好，使用过程中无泄漏现象；

26.电气控制：西门子PLC+台达15寸触摸屏，关键参数如真空度、温度、功率可实时和历史查询，并可通过U盘导出，并设置无纸记录仪

27.关键器件采用进口材料，如控温仪表及测温仪等。

28.开盖方式：手动

29.物料进出方式：配置专用进出料车

30.油漆颜色：主体乳白色，边框天蓝色，底座黑色

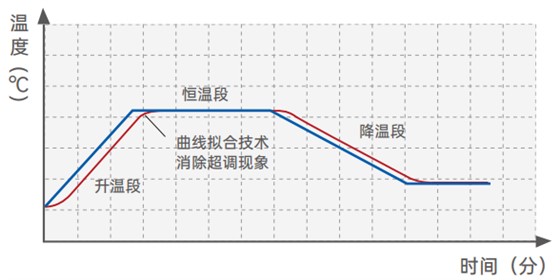

针对炉内低温段温升滞后严重，通过多段AI自学习PID及温控曲线拟合技术，使得在低温段与高温段控温精度一致，达到≤±2℃。
