产品简介

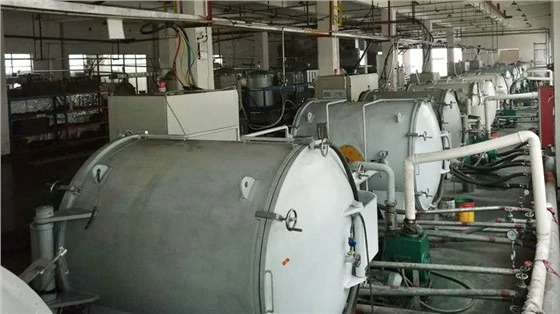

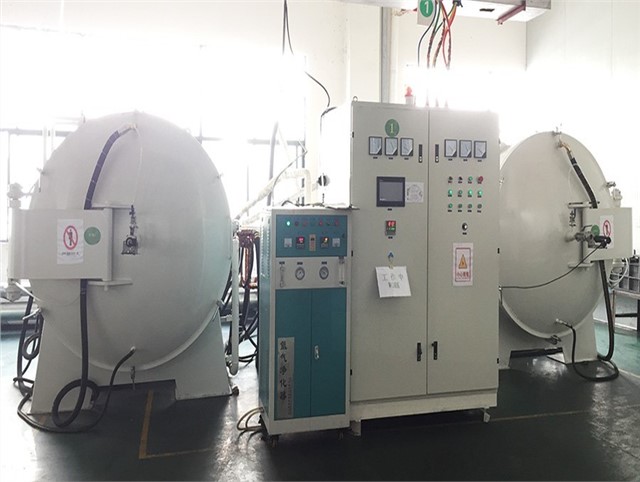

本公司生产的卧式高温石墨化炉主要应用于碳素材料的烧结及石墨化、PI膜石墨化，导热材料石墨化、碳纤维绳的烧结，碳纤维灯丝的烧结石墨化及其它可在碳环境下石墨化的材料。卧式石墨化炉相较于常规型的立式石墨化炉其工作原理相同，主要具有装卸料方便、炉内清理方便、车间巡逻人员更易掌控运行状态、日常维护及炉内易耗件更换简便等优点，其成本有略微增加。
与内串石墨化炉、艾奇逊石墨化炉相比较缺点是装炉量小，但具有温度均匀，生产周期小、项目环评容易达到，能够适时安装石墨化炉测温装置，特殊情况下可现实液压加压等优点。
产品参数
|
产品型号规格 （直径×长mm） |
Φ400×1000 | Φ500×1000 | Φ600×1200 | Φ700×1600 | Φ900×1600 |
| 中频电源功率Kw | 130 | 200 | 260 | 300 | 500 |
| 中频电源频率Hz | 1500 | 1000 | 1000 | 1000 | 1000 |
| 最高工作温度℃ | 3000 | 3000 | 3000 | 3000 | 2850 |
| 极限真空度Pa | 1.2×10-1 | 1.2×10-1 | 1.2×10-1 | 1.2×10-1 | 1.2×10-1 |
| 压升率Pa/h | 0.67 < | 0.67 | 0.67 | 0.67 | 0.67 |
| 恒温区温差℃ | ±10 | ±10 | ±10 | ±10 | ±15 |
产品特征
1、设备自动化程度高，设备所有开关部件及所有运行参数均以数字化形式存储于PLC数据库内，并可预留通讯接口，便于客户接驳。
2、3000℃以内超高温炉体，满足石各种碳材料的石墨化处理。
3、采用数显化智能控温系统，全自动高精度完成测温控温过程，系统可按给定升温曲线升温，并可贮存二十条共400段不同的工艺加热曲线。
2、3000℃以内超高温炉体，满足石各种碳材料的石墨化处理。
3、采用数显化智能控温系统，全自动高精度完成测温控温过程，系统可按给定升温曲线升温，并可贮存二十条共400段不同的工艺加热曲线。
4、彻底解决卧式石墨化炉内部坩埚的烧蚀下沉问题，实测生产60炉次，仅下沉5mm。
5、采用内循环纯水冷却系统；数字式流量监控系统，炉体转换采用高性能中频接触器；全面的PLC水、电、气自动控制和保护系统
6、特有的感应线圈采用5次绝缘处理，彻底解决感应线圈或需要高温绝缘的应用问题，保证线圈在刚玉老化、开裂情况下仍能保持良好的绝缘性能，可有效防止线圈打火，电流泄漏等现象
5、采用内循环纯水冷却系统；数字式流量监控系统，炉体转换采用高性能中频接触器；全面的PLC水、电、气自动控制和保护系统
6、特有的感应线圈采用5次绝缘处理，彻底解决感应线圈或需要高温绝缘的应用问题，保证线圈在刚玉老化、开裂情况下仍能保持良好的绝缘性能，可有效防止线圈打火，电流泄漏等现象
