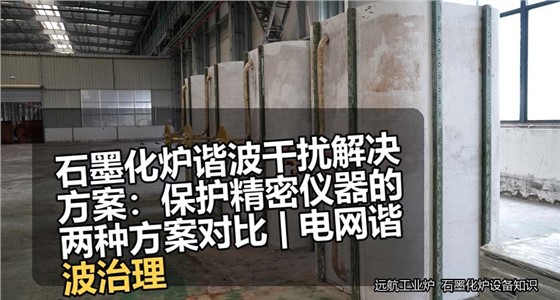

石墨化炉谐波干扰：你的精密仪器为什么总出毛病？

你的精密仪器最近是不是莫名其妙地出毛病？数据乱跳、传感器失灵，甚至控制系统报错？排查了一圈软件、排查了一圈线路，问题还是没解决？这种情况我见得多了，最后查下来，问题很可能来自车间里那台大家伙——石墨化炉。

谐波从哪来？

谐波主要是SCR电源的调功方式产生的。传统SCR可控硅电源通过移相控制来调节功率，这种方式不可避免地会向电网注入谐波。这些谐波电流在电网里窜来窜去，带来的危害实实在在：

• 增加线路损耗和无功功率，电费增加
• 引起电网电压畸变，精密仪器误动作甚至损坏
• 影响同一条供电线路上的其他设备正常运行

根治方案一：IGBT电源（推荐）

IGBT电源采用PWM控制技术，功率因数高达0.95以上，产生的谐波极小，基本不会对电网造成污染。一劳永逸，不需要额外的谐波治理设备，不增加占地面积，后期维护也简单。

根治方案二：SCR+APF谐波治理装置

如果确实需要选SCR电源，可根据设备功率和现场电网情况，专门配置有源电力滤波器APF。但这会增加额外采购成本，APF本身也要占场地面积。

保护精密仪器的终极建议

当然最最重要的一招就是：把石墨化炉的供电回路，和车间里的精密仪器、控制系统、精密传感器等，从物理上隔离开来。最好是由不同的变压器供电，走不同的供电母线。你花多少钱买滤波器，都不如把污染源和受害者彻底分开来得有效。
